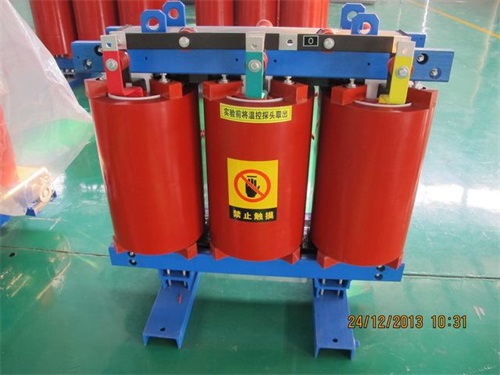

SCB12-630KVA干式变压器规格

时间：2020-09-29 10:25:53 点击量：529

　　干式变压器的很多的性能都是要通过相关的技术来进行实现的，干式变压器漏感指的是线圈间相互不交链的漏磁通所產生的电感﹐它与线圈尺寸﹑绕组排列及匝数等因素有关系。为了保证变压器的安全运行，对于干式变压器要进行漏感测试：

　　漏感的分类﹕

　　1.初级漏感。指次级所有绕组短路时﹐在初级测得的电感。

　　2.次级漏感。指变压器初级绕组短路时在次级测的电感。

　　3.初级对次级任一绕组的漏感。对于有几个绕组的变压器(如多阻抗输出变压器)﹐将初级一半短路时﹐在初级测的电感。

　　安全性试验

　　绝缘电阻。变压器各绕组及绕组与铁芯﹑静电屏蔽层之间的绝缘电阻在常态下均应大于1000MΩ ,在高温试验和恒定温热试验后应不低于10MΩ(IEC-65规定為不低于4 MΩ),测试绝缘电阻的直流电压為500V。

　　耐压测试。变压器初级与次级绕组﹑铁芯﹑静电屏蔽层之间应能承受50Hz,3500V(有效值)电压作用(IEC-65规定為3000V有效值)。次级绕组与铁芯﹑静电屏蔽层之间能承受50Hz﹐1000V(有效值)电压的作用而无击穿和飞弧(arcing)。限定电流為1mA(该值视变压器功率而言﹐大不超过10mA。

　　输出端配线技术

　　高频变压器(如FLYBACK)将能量供给负载系统的过程中﹐当引线长且配线不合理时﹐线间所產生的寄生电容就会增加到不可忽视的程度﹐共模杂声就会通过这个寄生电容转播和导入到负载系统﹐使负载系统不能正常工作。

　　试验证明﹐採用交纽线比并行线传输效果要好﹐即将输出端的两根线直接交纽在一起﹐再经过滤波电容传输给负载﹐这就能得到很好的滤波效果。这种方法是经济﹑效果又好﹑是实际应用中用得多的一种。

　　屏蔽及屏蔽技术

　　目的﹕消除绕组间通过分布电容產生的电藕合﹐防止外部高频信号对变压器工作信号和负载的干扰。

　　措施﹕静电屏蔽﹑磁心接地﹑变压器加金属罩

　　方法﹕对于静电屏蔽﹐用铜薄带或金属绝缘膜隔离围绕在初级和次级之间﹐构成电气屏蔽。屏蔽厚度必须远小于穿透深度﹐一般為穿透深度的三分之一。屏蔽应当以小的引线电感直接焊接到变压器初级线圈的“静止”(输入电源+或-)电压端或大地﹐并屏蔽本身绝缘不能构成短路匝﹐才能起屏蔽作用。

　　上述相关内容是干式变压器漏感的相关知识简介，关于变压器更多的信息和技术请关注我们的网站进行详细去了解吧!
