　　干式变压器是我们常见的一种重要的用电器和用电设备，干式变压器是能够稳定电路中的电压和电流的，是一种重要的电力设备。干式变压器的构成是比较复杂的，核心的部件是比较多的。对于常见的干式变压器的构成您要详细去了解，并且知道干式变压器的构成的基本的要素，这样的话才会使得干式变压器更加安全的运行。干式变压器的组成结构您了解多少呢?一起来和干式变压器厂家的小编进行去看一下干式变压器的结构和详细图吧。

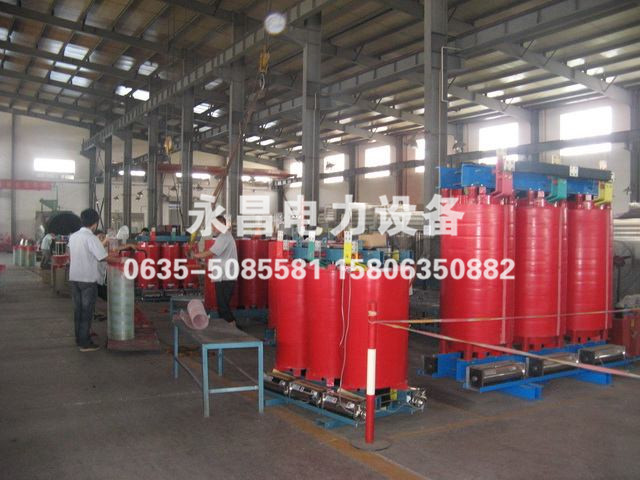

　　干式变压器作为电力系统变电部分的核心部件，是一种静止的电气设备，主要工作原理是通过不同绕组之间的电磁耦合来实现电能的转移，实现不同电压等级之间的变化。干式变压器结构较为复杂，组成的部件较多，其主要部件为：干式变压器本体、干式变压器油箱、干式变压器冷却装置、干式变压器非电气量保护装置和干式变压器出线装置等。(1)干式变压器本体干式变压器本体包括铁芯、绕组、绝缘结构、引线和分接开关。下面就各个部分进行简述：(a)铁芯部分，铁芯结构如图1所示，大部分铁芯是三柱式，分别放A、B、C三相绕组，所以铁芯是一个“日”结构，形成一个封闭的磁路。是主变电磁性能和机械强度的重要结构，为了降低磁阻，铁芯采用一层层硅钢片叠起来的，且通过多级叠片组合成一个近似圆形的截面，并通过夹紧零部件把铁芯层与层紧密紧固，为了减少紧固件和铁扼叠片中的涡流损耗，一般会将紧固螺杆、夹件、外壳与铁心进行绝缘。当干式变压器投入运行时，整个干式变压器本体会产生不均匀的电磁场，这时，在电场不同位子的铁芯、铁芯夹件会感应不同电位，出现悬浮电位，由于悬浮电位产生电位差，则会产生火花放电，为了避免火花放电，铁芯和所有金属夹件都需要可靠的接地，使得铁芯电位为零电位，同时铁芯不能有两个异地接地，因为这样会形成一个数十安的环流，导致铁芯局部过热。

　　(b)干式变压器绕组与绝缘干式变压器绕组时变电器主要的电路部分，它是通过绝缘纸绕包的绝缘导线一圈一圈绕成，绝缘层和导线组合成一个圆柱形整体，结构如图2所示，绕组的匝间绝缘是同一饼的单根导线与导线之间的绝缘，多匝绕组组合成一捆，然后每绕一圈构成一饼，饼间绝缘就是指每一饼之间的绝缘，绕组构成的圆柱形，按照高、中、低压绕组套在一起形成一个同心圆，最后一起套在铁芯柱上。一般在高压绕组外一层有调压绕组，会有调压分接头，分接头另外一端连接到分接开关处用于小范围的调压。

　　(c)干式变压器分压开关干式变压器分接开关主要分有载分接开关和无载分接开关，其主要用于调节负荷中心的电压大小，调节无功功率和调节负载电流等。其中，无励磁分接开关的电接触系统是由动触头和定触头以及支撑件构成，通常无励磁分接开关连同操动机构安装在变压器主油箱里面。如图2.3所示为干式变压器的分接开关图，图3(a)为无载分接开关，图3(b)为有载分接开关。图4为分接开关摇摆式结构图。由于分接开关结构十分复杂，有些具有独立箱体，切换开关油室不与油浸式干式变压器油箱联通，较为独立

　　以上是常见的干式变压器的组成的结构和主要的组成的详细图供大家进行参考，对于干式变压器的组成以及详细图您还有什么其他的疑问的话请登录我们的网站进行详细去了解和咨询吧!
